Exemplo de Gráfico no Formulário​

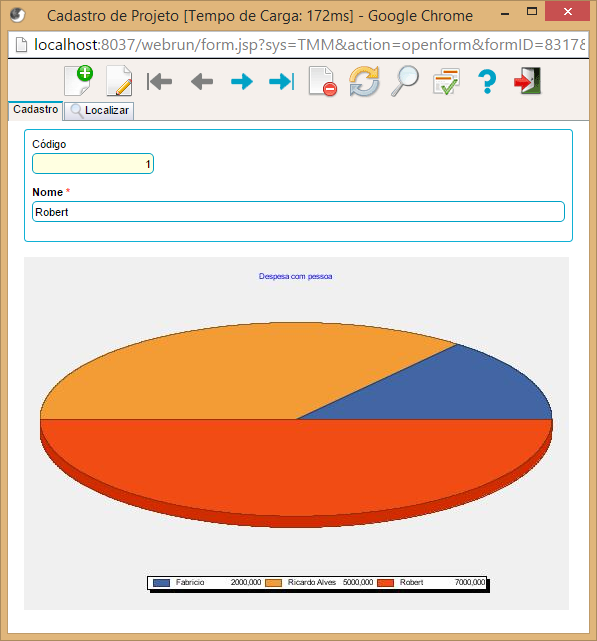

A dica a seguir exemplificará a utilização do componente Gráfico para exibição de dados. O formulário final terá o seguinte layout:

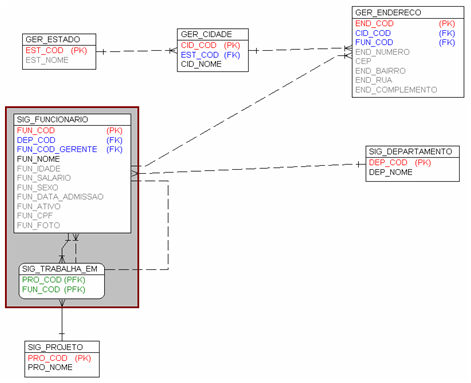

Observe a modelagem das entidades envolvidas:


Este formulário deve apresentar, em um gráfico do tipo circular de setores, os funcionários destinados ao projeto e detalhar os valores correspondentes ao salário de cada um envolvido.

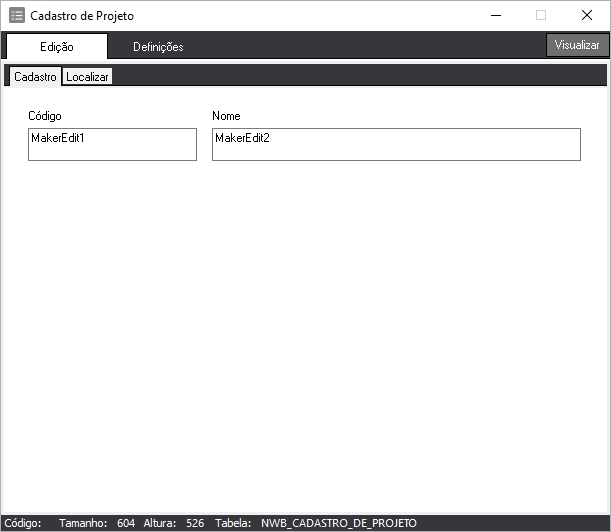

  1. Criar o formulário principal baseado na tabela sig_projeto

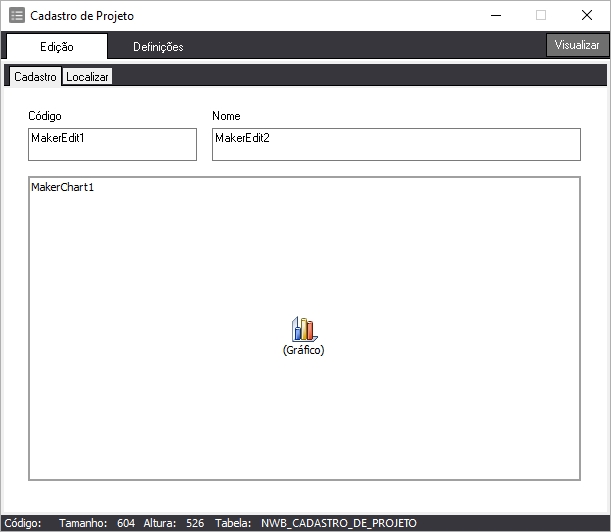

  1. Inserir um componente Gráfico no formulário e configurar


Configure o componente da seguinte forma:

  • Para a Propriedade Cor, selecione uma cor que vai preencher todo o espaço equivalente a área do gráfico;

  • Para a Propriedade Título, determine o título principal para o gráfico. Por exemplo Despesa com pessoal;

  • Para a Propriedade Legenda, confirme a exibição selecionando Sim;

  • Para a Propriedade Posição da Legenda, defina Abaixo (como exemplo);

  • Para a Propriedade Estilo da Legenda, defina Automático (como exemplo);

  • Para a Propriedade Conteúdo da Legenda, defina Etiqueta e Valor (como exemplo);

  • Para a Propriedade Cor da Legenda, defina Branco (como exemplo);

  • Para a Propriedade Mostrar 3D, defina Sim (como exemplo);

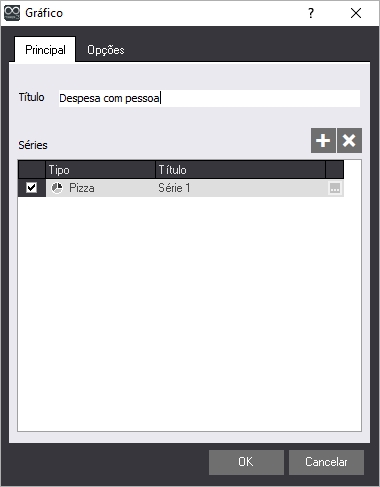

  • Para a Propriedade Séries, configure os seguintes itens:

    • Clique no botão image629.png (Adicionar) para adicionar uma Série para o gráfico:


  • No campo check da grade Séries, permaneça com este item ativo para que a série seja utilizada na constituição do gráfico;

  • Na coluna Tipo da grade Séries, clique no local e selecione o Pizza;

  • Na ultima coluna desta grade, clique no botão image633.jpg (Construtor) para configurar a série do gráfico:

    • Ative a opção Cor para cada, para que cada fatia do gráfico tenha uma identificação diferenciada;

    • Na aba Fonte de dados, clique no botão image810.jpg para ativar o Assistente SQL e monte a consulta da série do gráfico:

Select
    RTrim(sig_funcionario.fun_nome) As Nome,
    sig_funcionario.fun_salario
From
    sig_trabalha_em Inner Join
    sig_funcionario On sig_trabalha_em.fun_cod = sig_funcionario.fun_cod
Where
    sig_trabalha_em.pro_cod = :pro_cod

  • Na aba Fonte de dados, informe para o Campo Etiqueta, ou seja, para os rótulos principais, rótulos que serão impressos ao lado de cada fatia do gráfico ou serão utilizados na legenda do gráfico;

  • Na aba Fonte de dados, informe o Campo Valor, ou seja, os valores que serão impressos ao lado de cada fatia do gráfico ou serão utilizados na legenda do gráfico;

  • Na aba Opções, defina o valor 20 no campo Distância da maior fatia para que esta esteja em evidência.

  1. Clique em Ok para sair da tela Propriedades da Série;

  2. Na aba Opções da tela Gráfico, defina selecione uma Cor de Fundo para área do gráfico.

Agora ajuste o tamanho da área do gráfico e salve o formulário.
