Definindo Série para o Componente Gráfico​

Após ativar a Propriedade Séries do componente Gráfico, será exibida a seguinte tela:


Observe as opções da tela:

  1. Aba Principal

Através desta aba defina:

  • Título - Defina o título principal do gráfico. Equivalente a Propriedade Título do componente;

  • image629.png - Este botão permite adicionar séries ao gráfico;

  • image630.png - Este botão permite excluir séries do gráfico;

  • Séries - esta área permite configurar:

    • image631.png (Campo check) - Quando marcado, ativa a exibição da série no gráfico;

    • Tipo - Permite selecionar o tipo de gráfico para a série. Selecione entre as opções de gráfico: Barra, Área, Linha, Pizza, Gantt, Barra Horizontal, Área Horizontal ou Linha Horizontal;

    • Título - Permite indicar um título para descrever a série;

    • image633.jpg - Ativa a tela Propriedades da Série:

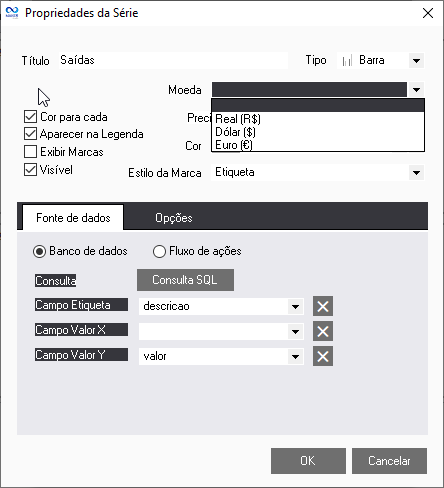

São opções da tela Propriedades da Série:

  • Título - Visualiza e edita a descrição da série;

  • Tipo - Permite selecionar o tipo de gráfico para a série. Selecione entre as opções de gráfico: Barra, Área, Linha, Pizza, Gantt, Barra Horizontal, Área Horizontal ou Linha Horizontal;

  • Moeda - Define o tipo de moeda para formatação dos valores do tipo númerico, os seguintes formatos são suportados:

    • Real (R$) - exemplo modo de exibição R$ 1.000,00
    • Dólar ($) - exemplo modo de exibição $1,000.00
    • Euro (€) - exemplo modo de exibição €1,000.00

  • Precisão de Casas Decimais - Define a presição de casas decimais para valores do tipo númerico.

  • Cor para cada - Habilita a definição automática de cor para cada faixa de dados da série;

  • Visível - Quando marcado, ativa a exibição da série no gráfico;

  • Exibir Marcas - Para determinados tipos de gráficos, esta opção apresentará um rótulo no ponto do gráfico (por exemplo, para gráfico do tipo colunas, poderá mostrar uma etiqueta no topo da coluna). A marca dependerá das definições aplicadas em Cor e Estilo da Marca;

  • Cor - Define a cor da linha que liga a faixa da série ao seu rótulo;

  • Cor Personalizada - Ao receber um clique, aparece a tela Cor, a partir da qual é possível personalizar a cor que será utilizada no gráfico;

  • Estilo da Marca - Permite selecionar uma opção de Marca entre as opções:

    1. Etiqueta - Informação definida em Campo Etiqueta da aba Fonte de Dados;

    2. Etiqueta e Porcentagem - Geralmente esta opção é utilizada para gráfico circular de setores, informação definida em Campo Etiqueta da aba Fonte de Dados e do valor informado em Campo Valor X (o gráfico calcula o percentual correspondente a soma dos valores, para cada setor);

    3. Etiqueta, Porcentagem e Total - Apresenta o valor informado em Campo Etiqueta da aba Fonte de Dados, o valor informado em Campo Valor X e o valor correspondente a soma dos valores da faixa especificada;

    4. Etiqueta, Porcentagem e Total - Apresenta o valor informado em Campo Etiqueta da aba Fonte de Dados, o valor informado em Campo Valor Y;

    5. Legenda - Modifica o contexto dos rótulos dos itens da faixa apresentando uma estrutura de legenda no seu interior;

    6. Porcentagem - Exibe os percentuais correspondentes a cada item da faixa;

    7. Porcentagem e Total - Exibe os percentuais correspondentes a cada item da faixa e a soma dos valores da faixa;

    8. Valor - Exibe os valores de cada item da faixa;

    9. Valor do Eixo X - Exibe o valor informado em Campo Valor X;

    10. Valor do Eixo X, Valor do Eixo Y - Exibe o valor informado em Campo Valor X e o valor informado em Campo Valor Y.

  • Aba Fonte de Dados - Local onde definimos quais dados serão utilizados no gráfico. Esta aba está composta pelas seguintes opções:

  1. Banco de Dados - Habilita opções que através de uma consulta, definiremos os dados para o gráfico:

    1. Consulta SQL - Abre o Assistente SQL para a criação da consulta para o gráfico. Ao lado do botão existe um indicador que analisa a consulta e sinaliza se está correta ou não. Caso esteja correta, será exibido o ícone image635.gif, caso contrário, será exibido o ícone image636.gif;

    2. Campo Etiqueta - Opção para definir o campo que representa o rótulo de cada faixa;

    3. Campo Valor X - Opção válida para os gráficos do tipo Barra, Área, Linha, Barra Horizontal, Área Horizontal e Linha Horizontal: define os valores para este eixo do gráfico;

    4. Campo Valor - Opção válida para gráficos do tipo Pizza, onde determinamos o campo contendo o valor que desenhará a proporção da fatia do item;

    5. Campo Data Início - Opção válida para gráficos do tipo Gantt, onde determinamos o campo contendo datas iniciais de uma tarefa/atividade do projeto;

    6. Campo Valor Y - Opção válida para os gráficos do tipo Barra, Área, Linha, Barra Horizontal, Área Horizontal e Linha Horizontal: define os valores para este eixo do gráfico;

    7. Campo Data Fim - Opção válida para gráficos do tipo Gantt, onde determinamos o campo contendo datas finais de uma tarefa/atividade do projeto.

  2. Fluxos de Ações - habilita um campo onde podemos informar um fluxo contendo valores para constituir o gráfico. O fluxo escolhido deverá retornar uma lista de lista, no qual o primeiro valor será eixo Y e o segundo valor será eixo X, pois o Webrun espera nesta ordem.

  • Aba Opções - As opções desta aba estão ligadas ao tipo de gráfico selecionado:

    1. Para o Tipo Barra e Tipo Barra horizontal:

    2. Disposição - Controla a exibição das colunas do gráfico. Apresenta as opções:

    3. Lado a Lado - Dispõe as barras uma ao lado da outra;

    4. Empilhadas - Concentra os valores de cada item da faixa de valores em uma mesma coluna;

    5. Auto-Empilhamento - Concentra os valores de cada item da faixa de valores em uma mesma coluna;

    6. Normal - Dispõe as barras uma ao lado da outra.

  1. Para o Tipo Área e Tipo Área Horizontal:

    1. Degrau - Controla a forma gráfica da área preenchida, apresentando uma forma piramidal ou uma forma Degrau (quando este apresenta ativo).

  2. Para o Tipo Linha e Tipo Linha Horizontal:

    1. Tipo de Plotagem - A linha do gráfico pode ser desenha de forma contínua (quando seleciona a opção Caneta) ou pontilhada (quando escolhe a opção Pontos);

    2. Espessura da Linha - Esta opção define a espessura da linha contínua ou do pontilhado definido em Tipo de Plotagem.

  3. Para o Tipo Pizza:

    1. Circular - Não influencia na aparência do gráfico;

    2. Distância da Maior Fatia - Define o valor em pontos, correspondente ao afastamento da fatia de maior valor em relação às demais do gráfico.

    3. Área Útil do Gráfico - Define a área útil que o gráfico deve utilizar para desenhar a pizza.

    4. Centralização Eixo X - Permite definir a posição do Eixo X que a Pizza será desenhada.

    5. Centralização Eixo Y - Permite definir a posição do Eixo Y que a pizza será desenhada.

  4. Para o Tipo Gant:

    1. Campo ID da Tarefa - Campo numérico que identifica o início da tarefa;

    2. Campo ID da próxima Tarefa - Campo numérico que identifica o início da próxima tarefa.

  5. Aba Opções


Através desta aba defina:

  • Legenda - Controle a exibição da legenda ativando ou não esta opção;

  • Estilo - Permite especificar os valores que serão apresentados na legenda. Selecione entre as opções:

    • Automático - Obtém os valores naturais, indicados na série do gráfico;

  • Últimos Valores - Obtém os valores naturais, indicados no ultimo registro da série do gráfico;

  • Paleta - Obtém os valores naturais, indicados na série do gráfico

  • Séries - Apresenta o próprio nome da série como legenda;

  • Valores - Obtém os valores naturais, indicados na série do gráfico.

  • Conteúdo - Configura a exibição de valores e títulos na legenda. Entre as opções listadas, escolha:

    • Porcentagem e Etiqueta - Apresentará o percentual correspondente a cada faixa em relação a soma dos valores e seu rótulo correspondente. Geralmente utilizado para gráfico circular de setores;

  • Valor e Etiqueta - Apresentará o valor correspondente a cada faixa e seu rótulo correspondente;

  • Porcentagem - Apresentará o percentual correspondente a cada faixa do gráfico, em relação a soma dos valores. Geralmente utilizado para gráfico circular de setores;

  • Etiqueta e Porcentagem - Apresentará o rótulo e o percentual de cada faixa. Geralmente utilizado para gráfico circular de setores;

  • Etiqueta e Valor - Apresentará o rótulo e o valor de cada faixa do gráfico;

  • Valor - Apresentará o valor correspondente a cada faixa do gráfico;

  • Valor Eixo X e Porcentagem - Apresenta os ponto dos eixo X e o percentual correspondente a cada faixa do gráfico, em relação a soma dos valores;

  • Valor Eixo X e Valor - Apresenta os ponto dos eixo X e o valor correspondente a cada faixa do gráfico;

  • Valor Eixo X - Apresenta os ponto dos eixo X.

  • Posição - Determina o posicionamento da legenda na área do gráfico. Contém as seguintes opções:

    • Abaixo - A legenda se posiciona abaixo do gráfico;

  • Acima - A legenda se posiciona entre a imagem e o título do gráfico;

  • Direita - A legenda se posiciona à direita do gráfico;

  • Esquerda - A legenda se posiciona à esquerda do gráfico.

  • Cor - Define uma cor de preenchimento para a legenda;

  • Cor de Fundo - Permite selecionar a cor de fundo do área do gráfico;

  • Mostrar Grade - Ativa as grades do gráfico. Não se aplica para gráfico do tipo Pizza;

  • Elevação 3D - Esta opção estará ativa quando marcamos Mostrar 3D e esta define a altura do efeito tridimencional do gráfico;

  • Eixo de Elevação - Esta opção estará ativa quando marcamos Mostrar 3D e esta define a profundidade do efeito tridimencional do gráfico.

Acesse um Exemplo de Gráfico no formulário.

Observação: A regra associada a Série do componente gráfico, não pode ser do tipo cliente.
