Exemplo de Gráfico no Relatório

A dica a seguir exemplificará a utilização do componente Gráfico para a exibição de dados. O relatório terá o seguinte layout.

Este formulário deve apresentar, em um gráfico do tipo circular de setores, os funcionários destinados ao projeto e detalhar os valores correspondentes ao salário de cada envolvido.

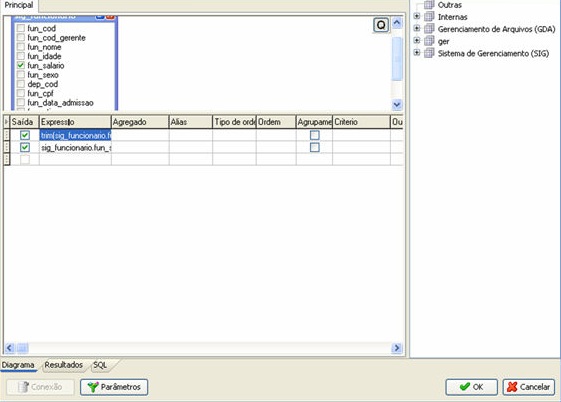

1. Abra um novo relatório e na aba Dados e faça uma consulta SQL com as seguintes características:

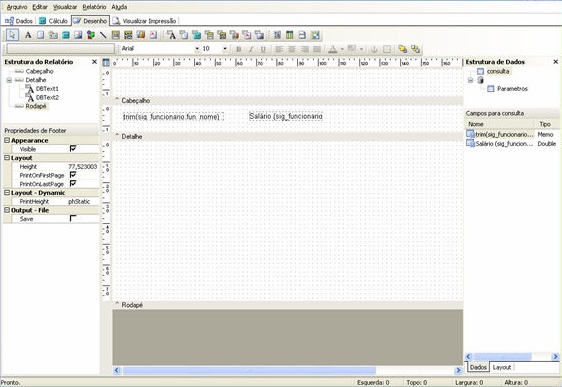

2. Na aba desenho, insira dois componentes-texto. O primeiro será uma consulta informando o nome do funcionário e segundo o seu salário:

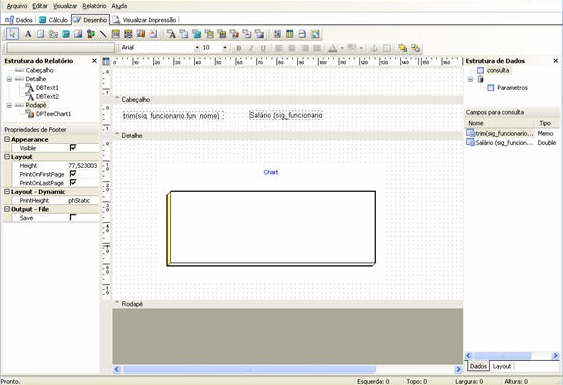

3. Na barra de ferramentas, selecione o campo Gráfico e insira no componente Rodapé:

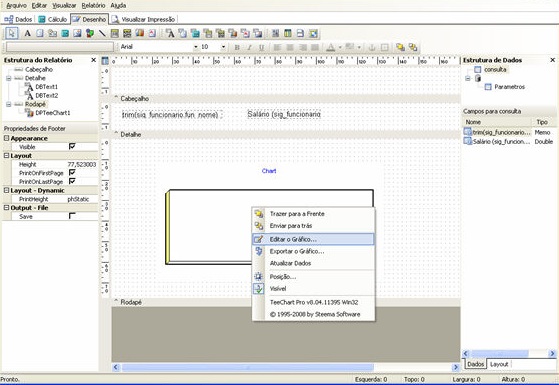

Em seguida, clique com o botão direito sobre o componente para configurá-lo:

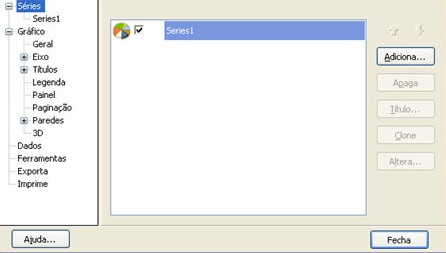

Em séries, selecione Adiciona... para incluir uma nova

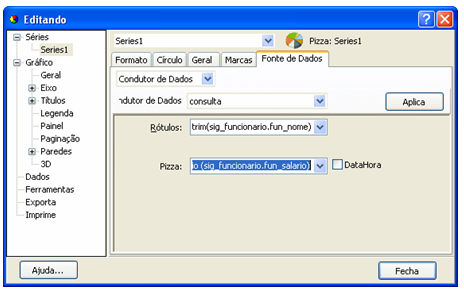

Clique sobre a série criada e selecione a fonte de dados, para que o gráfico possa ser feito. Em seguida, clique em Aplica.

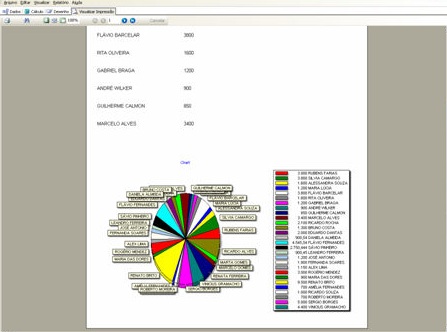

Em seguida, selecione Visualizar impressão.
