Criando componentes para o Maker Studio Bootstrap

Este documento tem como objetivo demonstrar, em todos os seus detalhes, o processo de criação de novos componentes para as versões do Maker Studio Bootstrap.

Para que haja fluidez no aprendizado e evitar dúvidas fora do escopo deste documento, são necessários alguns pré-requisitos:

Conhecimentos em lógica de programação avançada;
Conhecimentos em Maker Studio Bootstrap avançado;
Conhecimentos em XML intermediário.

Os componentes que forem criados e adicionados a paleta de componentes da ferramenta poderão ser utilizados em outras aplicações desenvolvidas com o Maker, além disso os templates de fluxos também poderão ser utilizados para otimizar regras criadas e que possam ser reaproveitadas em outros sistemas.

Criando a estrutura de um componente.

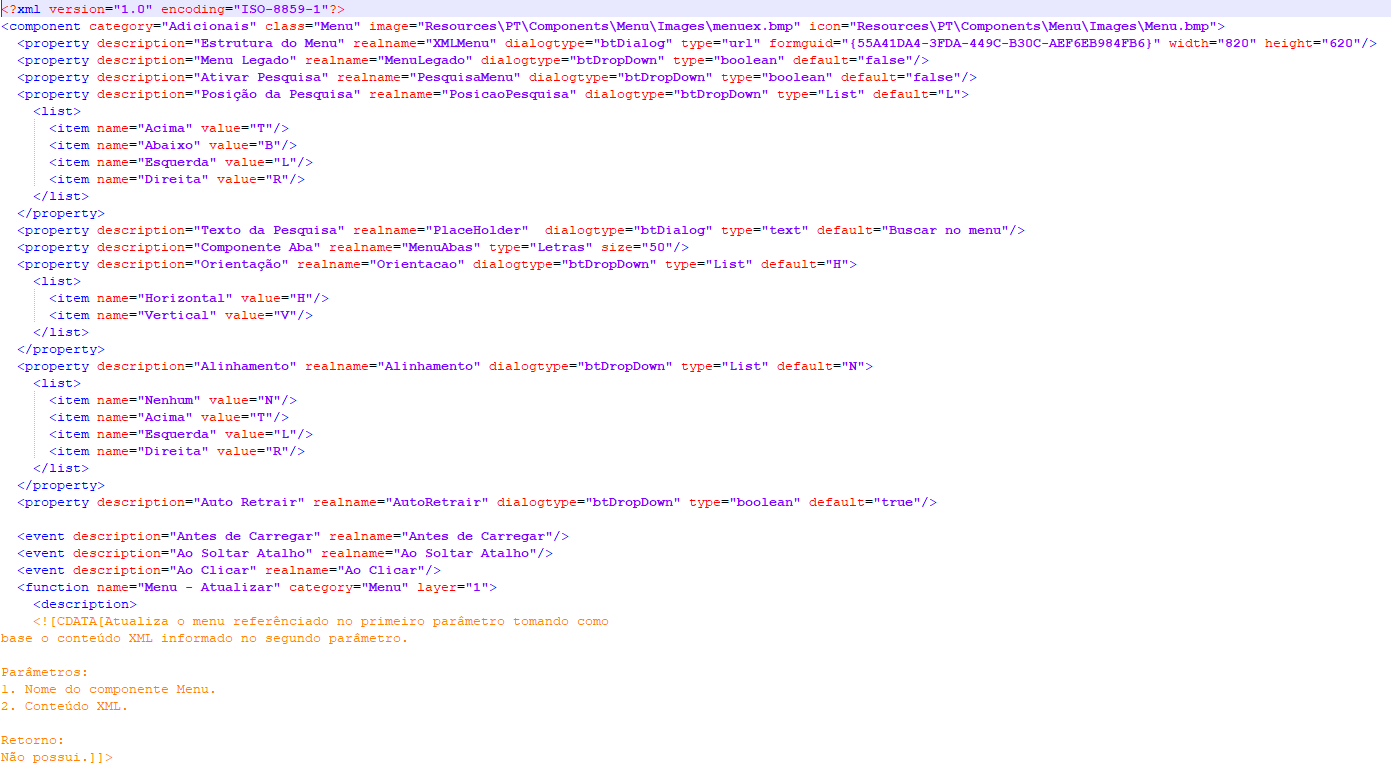

A estrutura é definida com um documento XML que será interpretado pelo Maker. Para começar, por padrão, definimos primeiro o documento XML com a tag:

<?xml version=“1.0” enconding=“ISO-8859-1”?>

Seguida da tag:

<component>

Essa tag define o início e o fim da estrutura do nosso componente e possui alguns atributos necessários para o devido reconhecimento pelo Maker. São eles:

category (esse atributo define em que categoria nosso novo componente será incluído, pode ser uma categoria existente ou uma nova);

class (define o nome que referenciará o componente para o Webrun);
image (define o caminho da imagem que será mostrada para o componente, quando inserido em um formulário. Formato admitido pelo Maker é o .bmp, resolução 32x32 ou 50x50 pixels);

icon (define o caminho da imagem que será mostrada na lista de componentes, como ícone do componente. Formato admitido pelo Maker é o .bmp, resolução 32x32 ou 50x50 pixels e a imagem deve ter como cor de fundo a cor ‘magenta’).

Seguindo a estrutura hierárquica presente nos documentos XML’s, dentro das tags <component> temos a tag <property> como filha.

Essa tag define as propriedades que serão descritas no menu do componente e que possivelmente servirão de parâmetros para os fluxos que darão utilidade ao componente.

O Maker já traz algumas propriedades implementadas, que estarão presentes mesmo se não forem colocados no documento XML, são eles:

    <property description=“Dica” realname=“dica” dialogtype=“btDialog” type=“text” />

    <property description=“Posição X” realname=“PosicaoX” dialogtype=“btUpDown”/>

    <property description=“Posição Y” realname=“PosicaoY” dialogtype=“btUpDown”/>

    <property description=“Altura” realname=“Altura” dialogtype= “btUpDown”/>

    <property description=“Tamanho” realname=“Tamanho” dialogtype= “btUpDown”/>

    <property description=“Visivel” realname=“Visivel” dialogtype=“btDialog” type=“boolean” default=“true”/>

    <property description=“Nome” realname=“Nome”/>

    <property description=“Código” realname=“Codigo”/>

A tag <property> possui diversos atributos. São eles:

description (define o que será mostrado, como nome da propriedade, para o desenvolvedor);
realname (recebe o nome real da propriedade, será usada para referenciar a propriedade como parâmetro em fluxos);
dialogtype (define o tipo de interação que será disponibilizado ao desenvolvedor logo após o nome do atributo);

São três os tipos de diálogos:

btDialog
btDropDown
btUpDown

type (define o tipo da propriedade);

Os valores possíveis para type são:

url (geralmente definida quando deseja-se abrir um formulário. Deve ser usado com as propriedades formguid, title, width, height);
boolean (define que a propriedade assume valores de verdadeiro ou falso);
list (define que a propriedade é uma lista de valores. Deve ser usado com a tag <list>);
image (abre a tela de seleção de imagens da galeria de imagens do Maker);
text (abre um editor de texto);
sql (abre o assistente SQL);
color (mostra uma lista de cores para seleção. Só pode ser usado com btDropDown. Cores passadas como default ou como Value tem que ter o ‘cl<nome da cor em inglês>’);
field (define que a propriedade é um campo de uma consulta sql. Deve ser utilizada com o atributo source);
integer (define o atributo como um valor inteiro);
letras (define o atributo como tipo letras);
font (abre um formatador de fontes).

Obs.: Para todos os valores do atributo type, deve-se escolher o dialogtype que melhor adapte-se a necessidade da propriedade. Ex.: Para um type definido como list, recomenda-se utilizar o dialogtype=“btDropDown”.

formguid (recebe o identificador único/GUID de um formulário);
default (define um valor padrão para a propriedade);
title (define o título que aparecerá na janela do formulário que será aberto);
width (define a largura do formulário que será aberto);
height (define altura do formulário que será aberto);
source (recebe o valor do realname de uma propriedade que tem o type definido como sql).

A tag <property> também possui uma tag filha, é a tag <list>, que é utilizada quando a propriedade é definida como list. Ela é responsável por definir quais itens serão mostrados na lista. A tag <list> possui uma tag filha que trata os itens da lista, é a tag <item>.

A tag <item> possui dois atributos:

name (recebe o nome descritivo do item da lista);
value (recebe o valor atribuído ao item da lista).

A tag <event>, irmã da tag <property>, representa todos os eventos que serão aceitos por esse componente. Possui dois atributos, são eles:

description (define o que será mostrado, como nome do evento, para o desenvolvedor);
realname (recebe o nome real do evento).

Obs.: Por questões de implementação, no caso da tag <event>, o nome que é utilizado para referenciar o evento para um fluxo é o próprio nome que é passado como description.

A tag <function> também é uma tag filha da tag <componente>, irmã das tags <property> e <event>. Ela representa fluxos que são exclusivos dos componentes criados. Ex.: Fluxos que são adaptados ao funcionamento do componente e só servem a ele e a mais nenhum propósito.

A tag <function> possui alguns atributos, são eles:

name (recebe o nome da função);
category (define em que categoria a função deve ser inserida);
layer (representa a camada a qual a função pertence).

Valores aceitos pelo atributo layer são:

1 para cliente;
2 para servidor;
1,2 para cliente e servidor.

A tag <function> possui duas tags filhas, são elas:

<description> (que recebe uma tag <![CDATA[documentação da função]]>, onde é passada a descrição ou a documentação das funções utilizadas);
<params> (essa tag representa a série de parâmetros utilizados pela função com o auxílio da tag <input>, que representa o parâmetro em si. A tag <input> recebe alguns atributos:
- name (nome do parâmetro passado);
- type (tipo do parâmetro passado);
- size (tamanho do parâmetro passado - opcional).

Após construir toda a estrutura do componente no documento XML, devemos testa-lo para saber se a integridade das tags foi obedecida. Para tal tarefa, tentaremos abrir o XML no browser, se retornar uma mensagem de erro, volte e analise o XML do início ao fim. Depois salve-o no diretório a seguir:

C:\Program Files (x86)\Softwell Solutions\Maker Studio Bootstrap\Resources\PT\Components

Dentro da pasta Components criaremos uma pasta com o nome do componente criado, onde será salvo o nosso XML e, dentro da pasta do componente, criaremos a pasta Images para guardar as imagens dos ícones (.bmp).

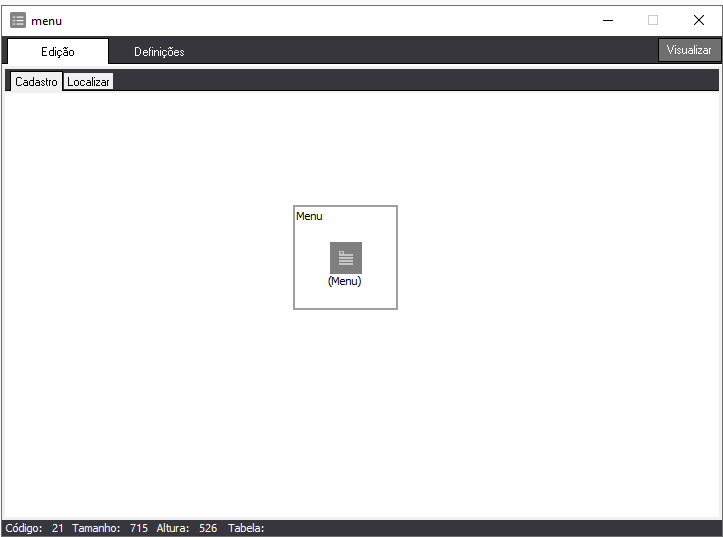

A partir desse ponto o nosso componente já pode ser usado no Maker, basta que fechamos e abramos novamente o sistema. Porém ele ainda não é útil.

Tornando o componente útil

Agora entramos na parte mais complexa da criação do nosso componente (a regra de negócio). De início precisamos entender o que fazer com o XML que criamos e como trabalhar com todas as nossas propriedades, eventos e funções.

Precisamos entender o que é o mapa de atributos que o Webrun cria e como utiliza-lo.

Iniciando o componente

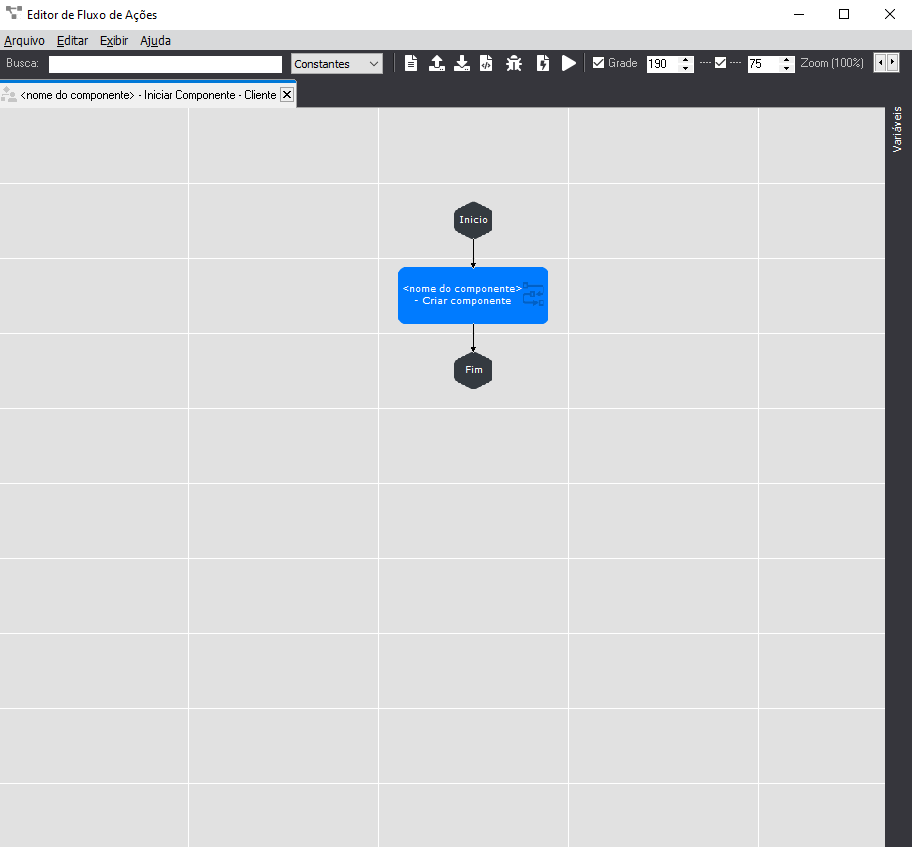

Primeiro, precisamos inicializar o nosso componente. Para isso, criaremos um fluxo padrão, que precisa começar com o nome “<Valor do Atributo class> - Iniciar Componente - Cliente”.

Esse fluxo será responsável por receber o mapa de atributos passado como parâmetro, do tipo variante, pelo Webrun.

Mapa de Atributos

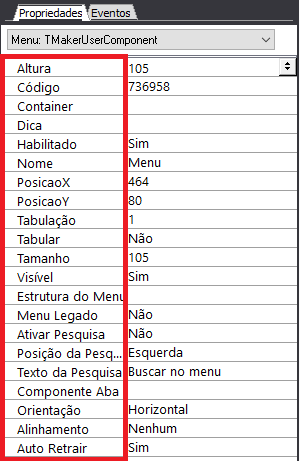

Quando arrastamos um novo componente para o nosso formulário, o Maker interpreta o XML e gera um menu de propriedades e um menu de eventos, como citado acima quanto falávamos do documento XML. No caso do Webrun, é criado um mapa de atributos, que nada mais é, do que uma lista de identificadores (chaves) e atributos (valores).

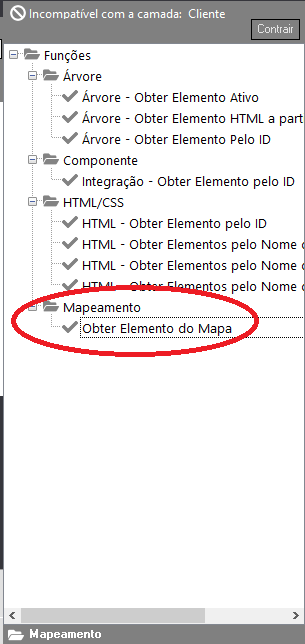

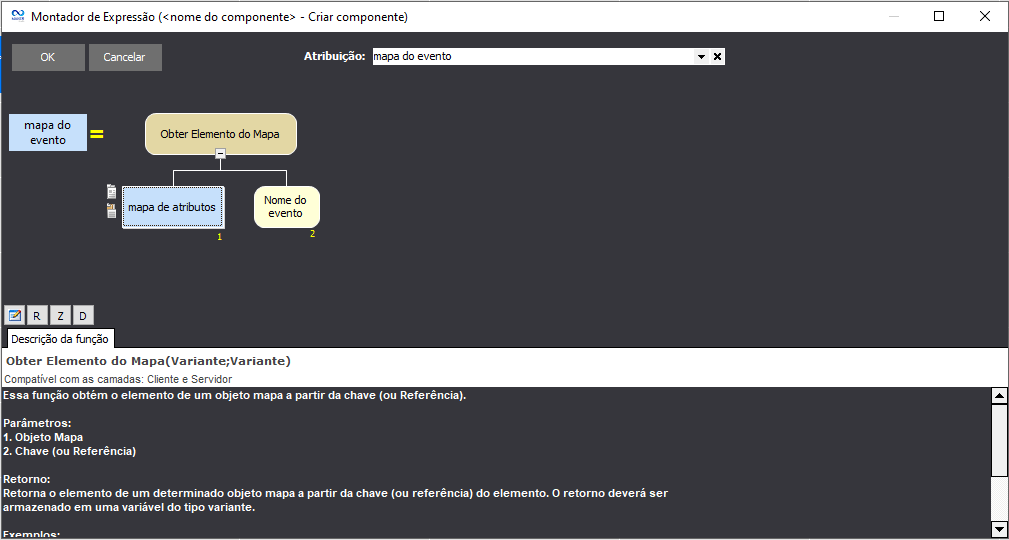

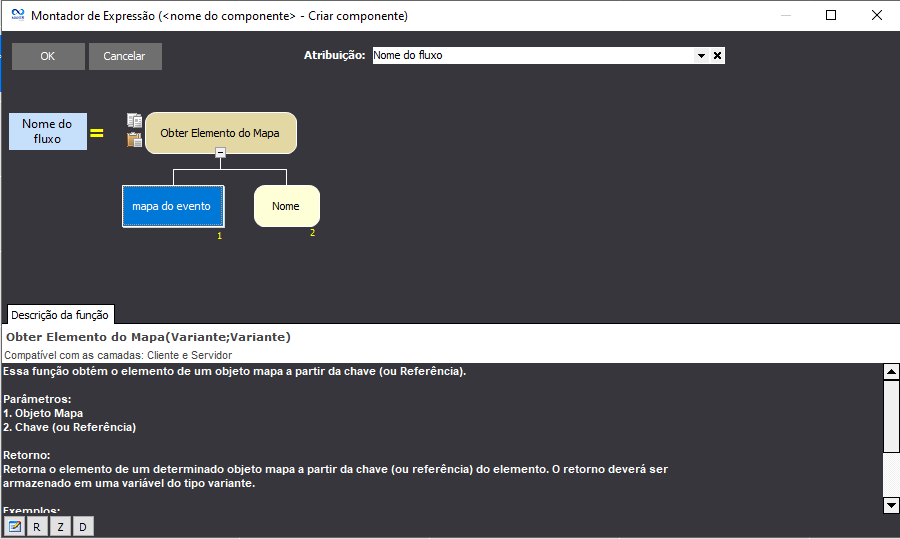

Para acessar os valores do mapa de atributos utilizaremos a função “Obter Elemento”, na categoria Mapeamento. No primeiro parâmetro passamos o mapa de atributos e no segundo, passamos o realname da propriedade desejada ou description do evento desejado, o retorno será o valor da propriedade ou mapa do evento definidos para o componente.
